想必用過回轉式風機的用戶對它都不陌生，它的低噪音的優點深受大家的喜愛，從而讓它在污水處理市場上面占有一定的份額，今天小編結合回轉式風機的原理結構圖，來給大家介紹一下它是怎么工作的。

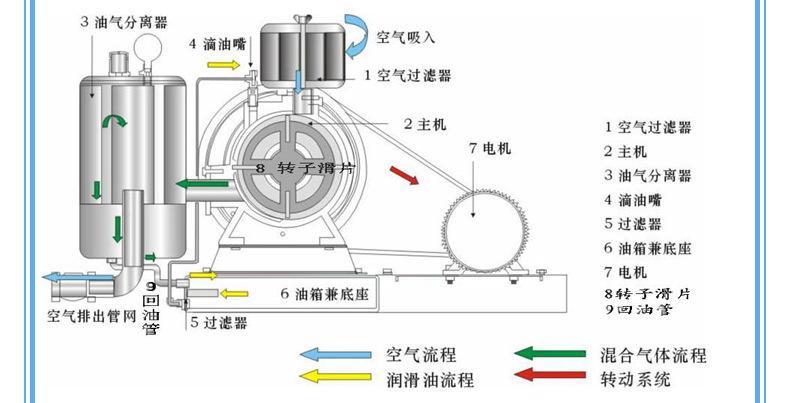

　　一、 外形原理圖

　　二、每個部件的介紹

　　a、主機2

　　回轉式風機主體是制造樂縮空氣的心莊部件，本機采用了日本東濱設計開發的汽缸偏心方式，加工精度高，運轉噪音小。

　　b、油氣分離器3

　　空氣室定量且不間斷的貯存主機送來的樂縮空氣，大大減少排出空氣的脈動，同時起油氣分離的作用，空氣室上裝有安全閥和壓力表。

　　c、空氣過濾器1

　　空氣濾清器起著將清潔空氣進人風機的重要仵用。一旦灰塵、臟物進去主機，就會磨損風機，搞臟機油，縮短風機的壽命。

　　D、滴油嘴4

　　滴油嘴是一種將潤滑油適量滴人主機內的部件。本機采用日本東濱公司獨創的點滴構造，精工制作，不會產生機油堵塞，也不會將機油滴入太多。

　　E、底座6

　　風機的底座兼做潤滑油的貯油箱，利用風機吸氣口和排氣口的樂力差，自動地.不間斷地往風機主體內樂人機油。滴人主體內的機油在空氣室內與空氣分離，返回到底座油箱內。

　　F、電機7

　　電機不耐濕，請保持電機干燥0注意電機轉向應與風機轉向標志一致，嚴禁倒轉。

　　總結：回轉式風機偏心裝在汽缸體內的轉子旋轉時，使轉子槽內的4根葉片產生往復運動。將空氣吸進、樂縮、排出，構成風機。葉片和轉子汽缸體相互摩擦，產生摩擦熱。所以風機運轉時，滴油嘴往汽缸體內滴人必要的潤滑油，使摩擦表面潤滑，以減少摩擦熱和摩擦噪音;并使部件之間形成一層油膜，保持風機的密封性。潤滑系統是利用風機工作室產生的壓力差而形成的自動供給機油的循壞裝置。因此回轉式風機不能空負載運轉!
